济南市先行区崔寨南片区配套市政工程位于济南新旧动能转换先行区，项目主要建设内容包括道路、桥涵、雨污水、管线综合、综合管廊、交通、照明及景观绿化等工程。项目共包含主干路三条，次干路五条，支路一条，全长共12.45km，总投资约23.2亿。我院根据项目实际情况成立项目级BIM工作组，逐步开展项目BIM设计，项目获得第二届“市政杯”BIM应用技能大赛二等奖。

方案设计阶段

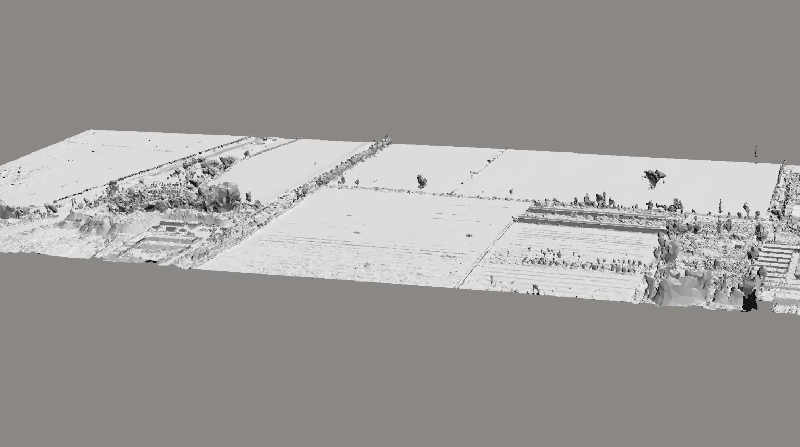

（1）利用无人机倾斜摄影生成正射影像以及三维实景模型，从而进行地形数据分析，更好的反映真实的工程环境。

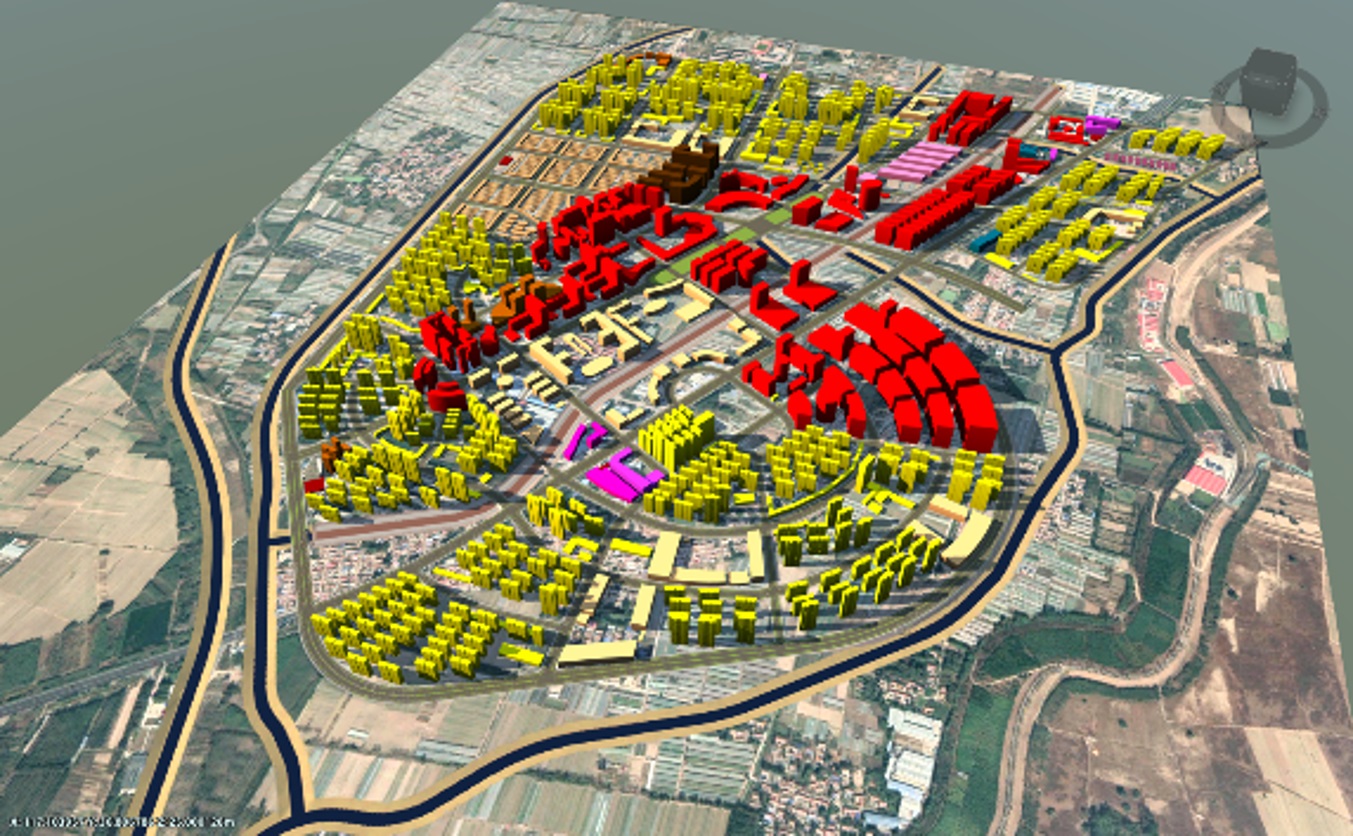

（2）利用GIS平台参数化构建周边地块信息，将其和正射影像、DEM模型一起导入InfraWorks，并以此为基础进行三维概念设计，从而可以直观形象的展示路网与周边环境的综合情况。

深化设计阶段

项目采用Bentley系列软件进行辅助设计，完成了道路、管廊、管线、交通、照明、绿化等专业模型的搭建，进行深入应用。

施工图阶段

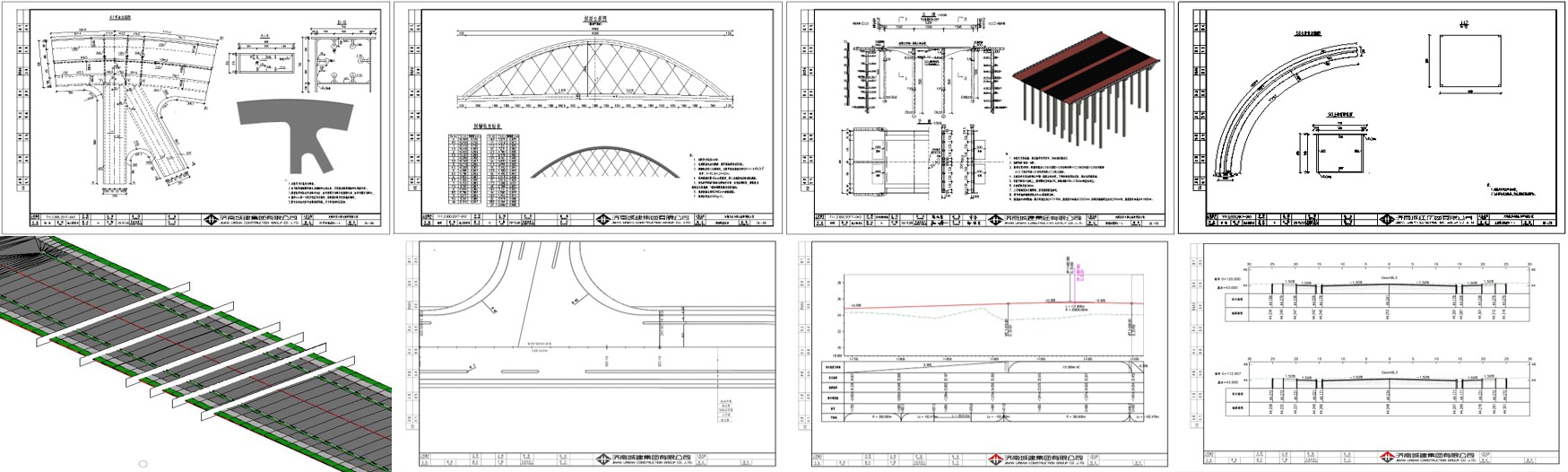

利用BIM模型出具满足施工图标准的工程横、纵断面图纸，管廊节点的透视图以及精确的工程量信息。

模型交付

（1）使用自主开发的Excel插件，可以实现道路及承插口雨污水管的标准化建模。

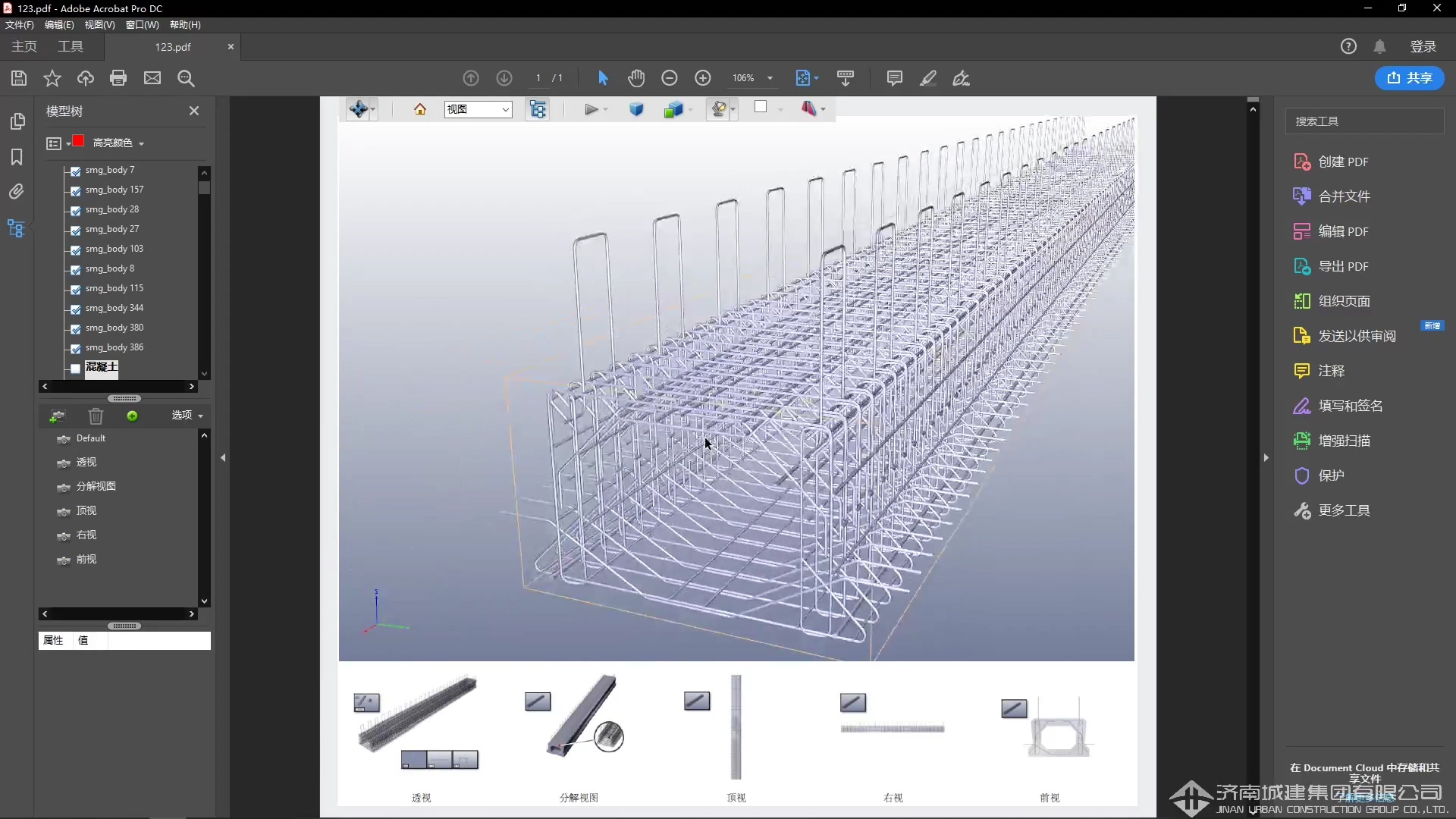

（2）针对关键节点制作了3DPDF以及轻量化模型，使设计模型和信息得到有效传递。
